ホリゾンタルミキサーHORIZONTAL MIXER
水平方向への強制対流により混合と分散を促進する横軸強制混合機
- 材料が左右対称に水平及び円周方向へ対流し、混合を促進。
- 粉体と繊維形状品や比重差の大きい材料の混合・分散に対応。
- ガス雰囲気での反応や調湿など材料操作に対応。
標準対応
バッチ連続
乾式対応製品
インバータ
可変速
製品概要

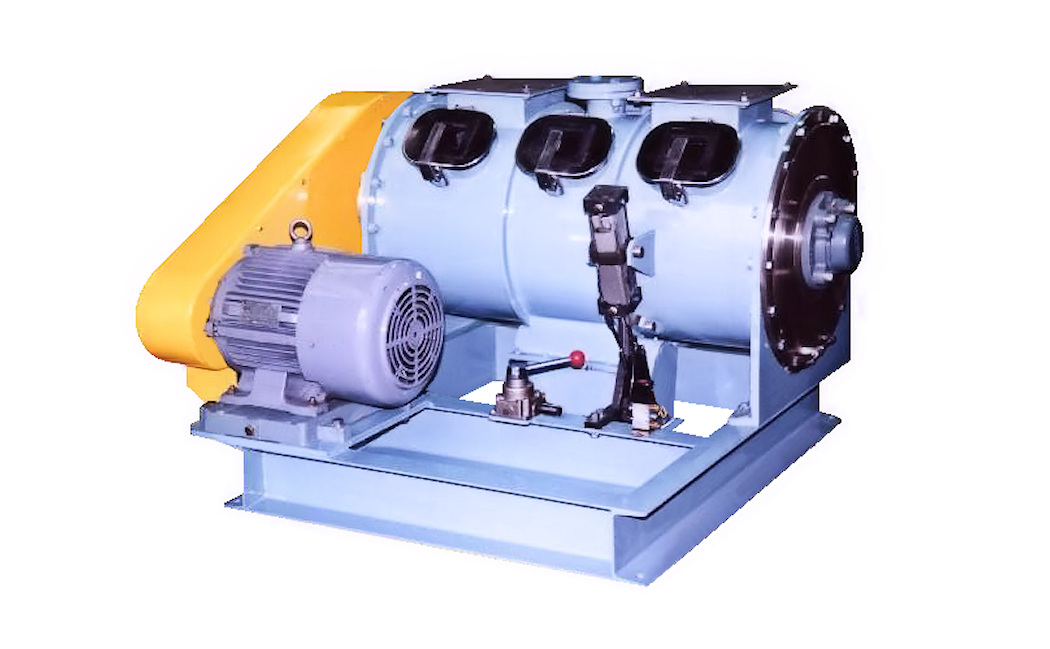

円筒形の混合槽を貫通して混合軸が配置され、シャフトには犂型の混合羽根がパワーロックで固定されています。混合羽根は断片的な螺旋曲線となるよう配置され、各々の羽根はパワーロックを緩めて任意に角度調整が可能です。材料は混合槽中央上部の投入シュートから供給され、混合軸回転により犂型羽根で掬い上げられて左右均等に円周・水平方向へ螺旋状に挙動します。下図のように中央⇒側面⇒中央へ強制移動しながら混合が促進されます。混合槽天板部のマンホールには、スプレーノズルやガスポート・排気フィルターなどのオプション機器が設置可能です。混合槽中央底部の排出ゲートをシリンダーで開き、材料排出を行います。

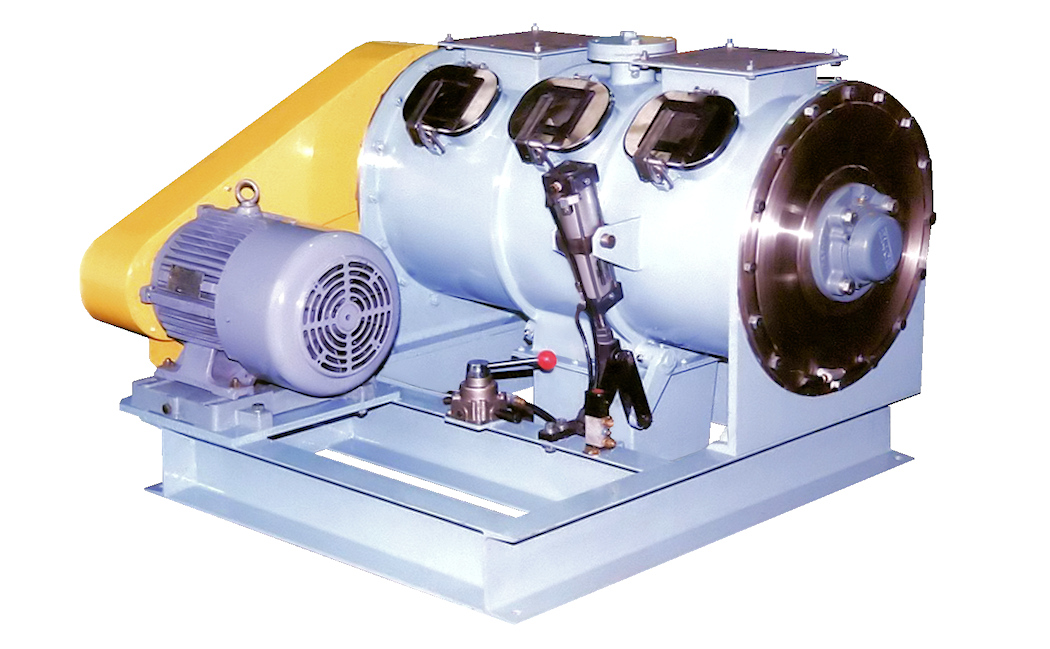

1. 排出ゲートシリンダー
2. 犂型ブレード
1. 排出ゲート
混合槽底部に配置されたフラッパー型排出ゲートの開閉動作を行うエアシリンダーです。混合中の材料遠心力に対抗するよう増圧シリンダーの選定も可能です。
2. 犂型ブレード

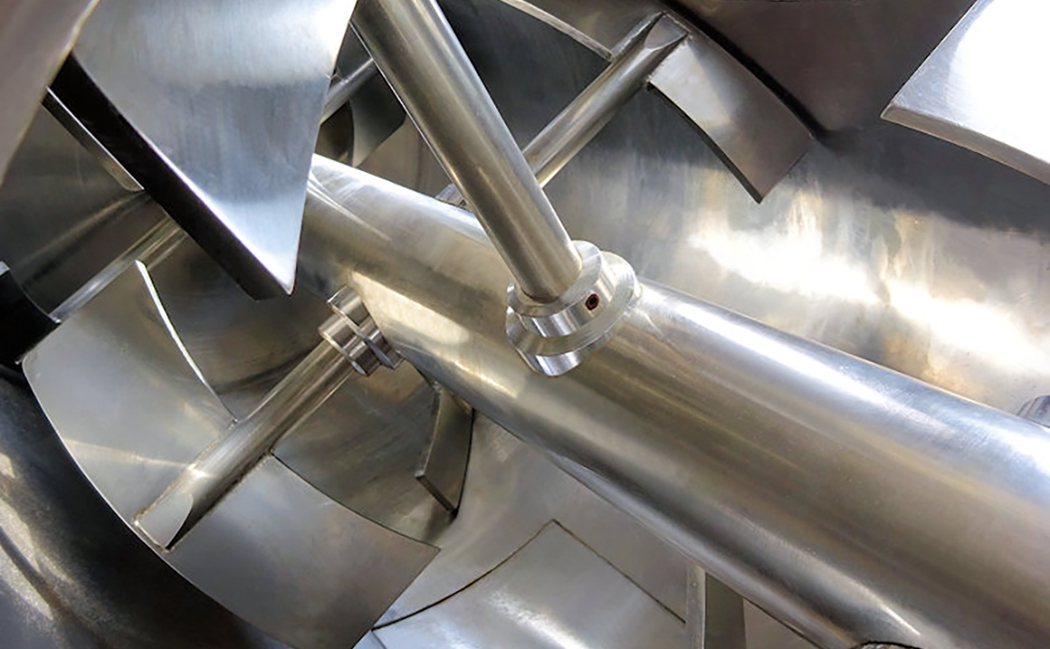

断片的な螺旋状となるよう混合軸に配置されています。ブレードはパワーロックで固定され、任意に角度やクリアランス調整が可能です。
【混合挙動】

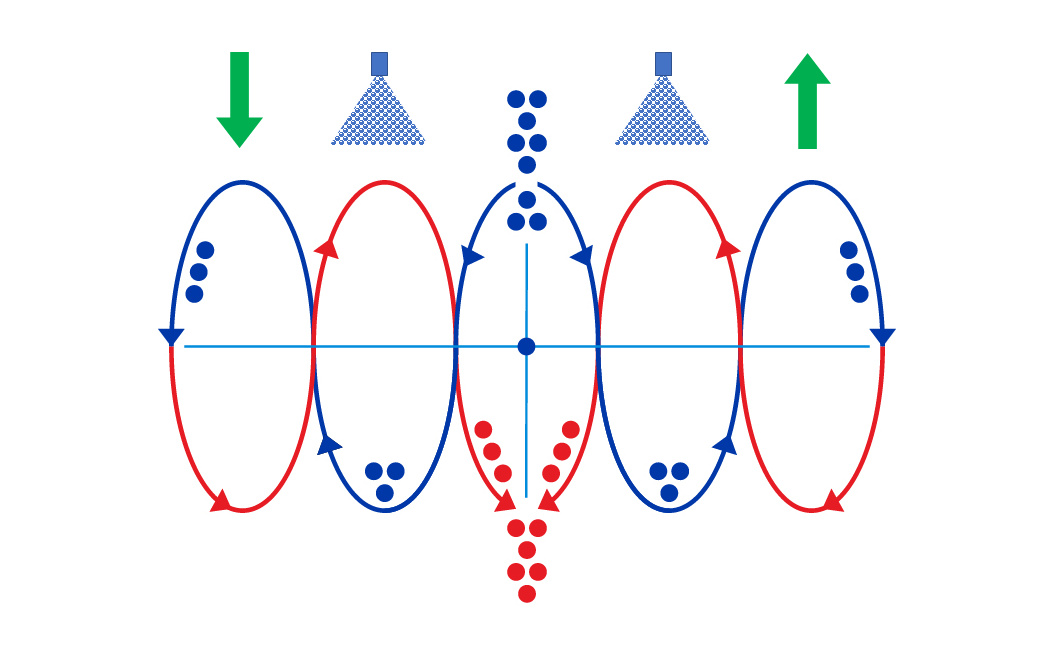

混合槽中央上部から供給された材料は、犂型の混合羽根によって掬い上げられながら、左右均等に円周・水平方向へ螺旋状に挙動します。左図のように中央⇒側面⇒中央へ強制対流させて混合を促進します。断片的な犂型羽根により強い剪断力を発生させて、比重差のある材料の分散や繊維状材料の解繊と粉体混合、ダマ防止混合に対応します。
【粉体操作】
混合槽上部マンホールにスプレーノズルを設け、螺旋対流する材料へ液噴霧や液滴下を行って材料の調湿やコーティング操作などが可能です。また左右のマンホールにガスポートと脱気フィルターを設け、混合挙動の材料流にガスパージすることで均一な反応処理が可能です。脱気フィルターは目詰まり防止として、雰囲気ガスで逆洗操作を行います。
用途
電子素材
比重差の大きい材料混合。（WCと微量カーボン粉末の混合・分散）、異形材料の混合。
化学素材
微量添加材料の混合・分散（セラミックス成形材へのバインダー分散・混合）。
オプション対応
■ 乾式 ／ ■ 湿式 ／ ■ 熱 ／ ■ ガス ／ ■ 材質
 |
混合中の調湿を目的として、スプレーや滴下ノズルの製作に対応します。 添加剤の特性（流動性・粘性・温度）や添加量をご提示頂き、噴霧・滴下装置を設計します。 |
|---|---|
 |
混合中の昇温防止を目的として、ジャケット混合槽の製作に対応します。 材料温度をご提示頂き、ジャケット混合槽を設計します。伝熱効率から、短時間での熱処理は対応出来ません。 |
 |
混合中の材料加熱を目的として、ジャケット混合槽の製作に対応します。 材料温度をご提示頂き、ジャケット混合槽を設計します。伝熱効率から、短時間での熱処理は対応出来ません。 |
 |
混合槽を気密構造としてガス雰囲気置換が可能です。置換ガスは微陽圧として、パージします。 混合槽の前後ラインは、同雰囲気・同圧として連結します。 |
※上記オプション対応が可能です。各仕様は、別途詳細打ち合わせに基づき決定いたします。弊社営業までお問い合わせください。
シリーズ
表を横にスクロール →

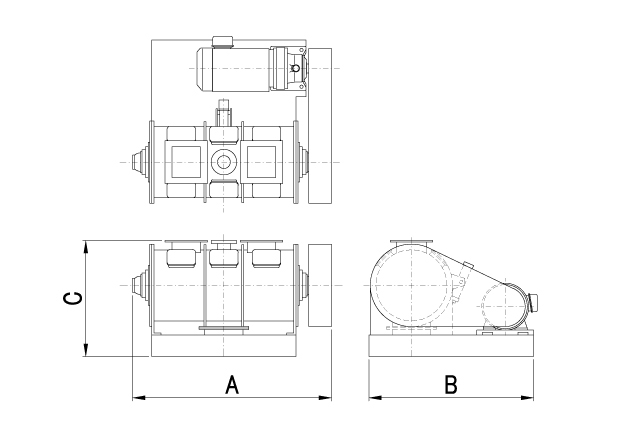

| 型式 | 有効容積（m3/b） | 電動機（kw） | 外形寸法（mm） | ||
| 機長L | 機幅W | 全高H | |||
| UH-200 | 0.15 | 7.5 | 2,270 | 600 | 815 |
| UH-500 | 0.38 | 11 | 2,830 | 800 | 1,075 |
| UH-1000 | 0.75 | 15 | 3,530 | 1,050 | 1,325 |
※上記型式以外にも各種ラインアップを揃えています。
