ロータリードライヤーROTARY DRYER

レトルト内にバーナー火炎を導入し、製品を直接焼成するドライヤー

火炎でレトルト内を直接加熱するので熱効率が良い。
火炎輻射により、昇温時間が短い。
用途に応じて、バーナー熱量や燃料（ガス･重油など）の選定が可能。

標準対応

連続式
バッチ連続
乾式対応製品
インバータ
可変速
周波数
新規設計

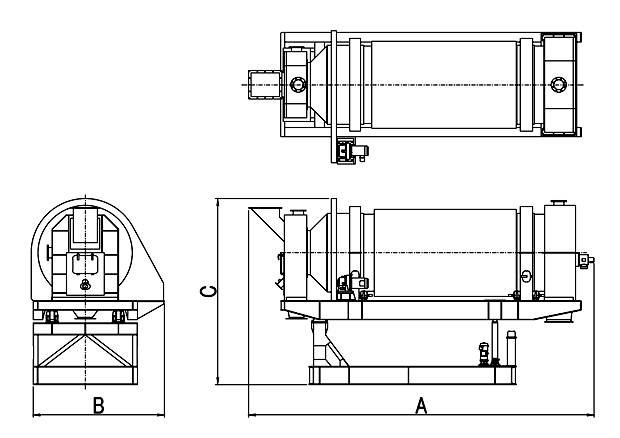

製品概要

4ヶの転輪上に円筒（レトルト）が配置され、レトルトの各端面には材料の供給装置と加熱バーナーが付属します。レトルトは若干の傾斜角を持ち、回転しながら材料をレトルト中央へ移動させます。排出フードに設置されたバーナー火炎は、レトルト内の材料を直接加熱します。対象材料に合わせて、レトルト内部に送り羽根を設置したり、接粉部の材質変更が可能です。焼成時間の長短によってレトルト形状を選定し、連続またはバッチ焼成を行います。熱源は、電熱ヒーターやガス（LNG、プロパン、ブタンなど）加熱となります。

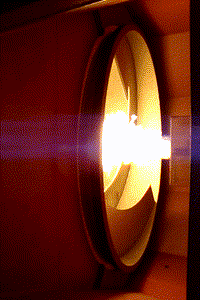

1.バーナー燃焼（LNG max700kw）

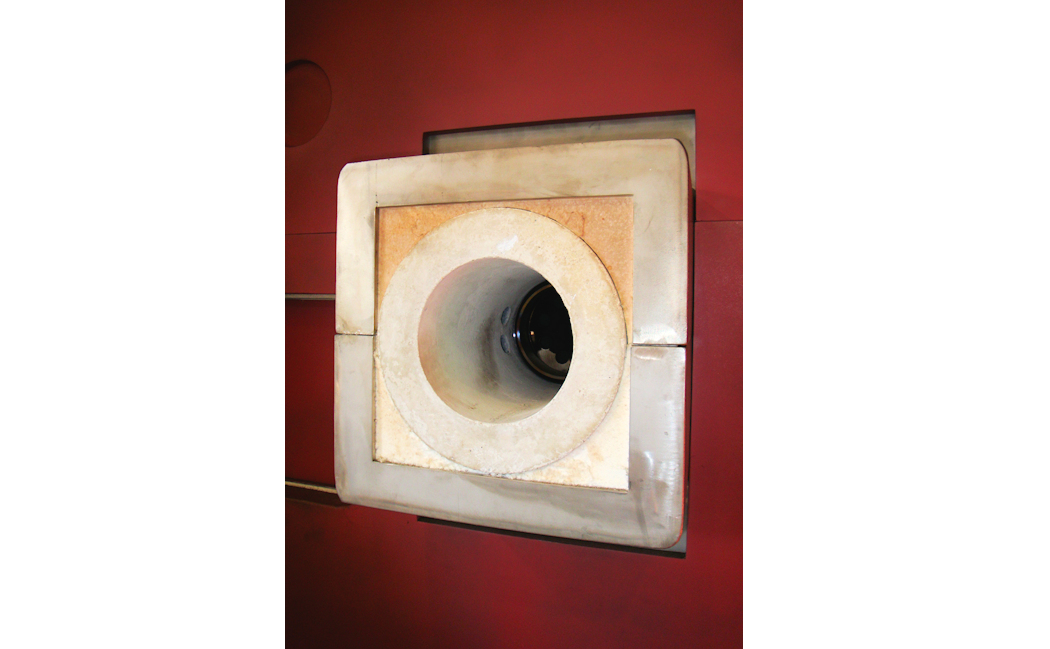

2.バーナーノズル（ガス / 送気均圧弁方式）

3.レトルト内部（リフターボルト固定）

オプション対応

■ 乾式／ ■ 湿式／ ■ 熱／ ■ ガス／ ■ 材質

	材料の焼成条件に応じて、耐高温や耐腐食、コンタミネーション防止などのレトルト材料選定が可能です。金属材として、SUS310S・インコネル・ハステロイ・Niクラッド鋼などに対応します。
	材料の特性に応じて、レトルト内部に発生する付着対策が可能です。レトルト外部からの打撃（ノッカー、回転ハンマー）やレトルト内部の回転リフターの製作に対応します。

※上記オプション対応が可能です。各仕様は、別途詳細打ち合わせに基づき決定いたします。弊社営業までお問い合わせください。

シリーズ

表を横にスクロール →

型式	有効容積 (m^3/b)	電動機 (kw)	焼成温度 (℃)	外形寸法 (mm)
				機長L	機幅W	全高H
RDG-1647	2.5	5.5	700	6,400	2,200	3,800
	●レトルト：Φ1,600×4,700L　材質：SUS310S 回転数：0.5〜3min-1 　●温度制御：加熱 / Max700℃　予熱 / 400℃ 　●バーナー：熱容量 / 700 kw × 1　ガス種 / LNG13A　ガス量 / 0.47 m3/min　送気量 / 12 m3/min 　●排気能力：20 m3/min at 450℃ 　●安全対策：ウルトラビジョン失火検知　可燃性ガス圧・ガス検知システム

※本シリーズは、目的に応じた都度設計となります。ご要望に応じ、様々な仕様に対応いたします。

※上記型式以外にも各種ラインアップを揃えています。

上記仕様以外の設計も可能です。詳しくはお問い合わせください。［特別仕様の一例］

ガス外熱式ロータリーキルン

LNG13Aガスを熱源とする連続式ロータリーキルン。レトルト下部の昇降式フレームにガスバーナーを配置します。ガス流量調整の他に、レトルト外壁と火炎距離を調整して温度勾配を設定します。バーナーにはフレームロッドを配置し失火検出を行います。振動フィーダーには傾斜角を持たせ、付着性の強い材料供給に対応します。
