1. 加圧テーブル
4柱天板に加圧用ラムを設置し、上面片加圧成型となります。成型は、油圧配管の圧力検知による制御や・テーブル支柱側に設けた光学・磁気スケールの読み取りによる測長制御に対応します。

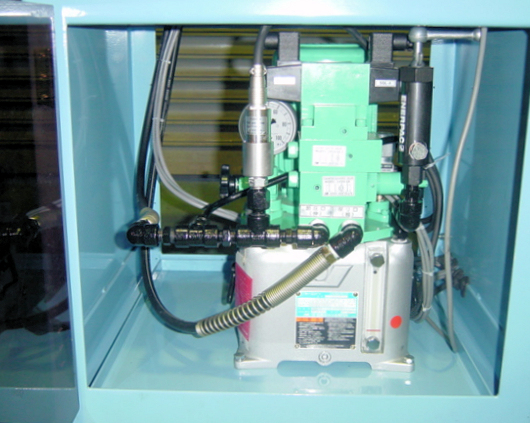

2. 油圧ユニット
加圧テーブル下部に設置されています。油圧ポンプのインペラーをインバーターで制御し吐出圧を調整します。油圧ラインにはリリーフ弁が設けられ、油圧配管の圧力が規定値を超えると油槽へ吐出開放されます。

3. 金型
材料評価用のサンプル金型（材質SKD11）で、左から下型、側型、上型となります。ご要望に応じて、金型の材質や形状を決定し製作致します。

4. 金型（成型組み）
下型と側型を組み材料を充填後、上型を挿入し加圧します。成型後、下型を外して円筒短管を側型底部に設置し、更に上型を押して側型から成型品を抜き出します。
