コンバートミキサーCONVERT MIXER
原料容器を混合槽として使用。少量多品種のコンタミレス切替に対応
- 市販ステンレス容器などをそのまま混合槽として使用可能。
- 容器を回転させ混合するため、バッチ毎の清掃が不要。
- 少量多品種混合に最適、混合した容器はそのまま貯槽として保管。
- オプション容器蓋の装着で、調湿や雰囲気変更に対応。
標準対応
バッチ連続
乾式対応製品
インバータ
可変速新規設計
製品概要
市販容器や専用容器を、駆動装置に装填し回転させて混合を行う回転容器式混合機です。容器自体を混合槽として使用するので、少量多品種の混合ではLOT変更に伴う清掃作業の手間が省け、異材質の混入防止が可能です。市販ステンレス容器を用いる場合は、混合羽根と原料投入口が設けられた専用蓋に置き換えます。空容器に専用蓋を装着後、蓋頂部のフェルールフランジ投入口から原料を投入し混合を行います。混合羽根は、下写真のような非対称2極羽根やドラムミキサー式2重螺旋羽根など、用途に応じた選択が可能です。フェルールフランジ投入口に、ロータリージョイントを介した噴霧ノズルや雰囲気置換ノズルの配置も可能です。専用容器は、原料の特性、充填量、および処理目的に応じて製作されます。駆動装置には、容器の形状に合わせたクランプ回転式や転輪駆動式があり、使用する工程や設置する場所に応じて設計・製作されます。
1. 市販SUS容器(100L缶)
市販容器に非対称2極羽根付きの天蓋を装着して、水平状態で回転させると羽根の傾斜に沿って原料が左方向へ移動します。容器が180°回転すると右方向へ移動し、混合が促進されます。
2. アクリル容器
透明アクリル樹脂の容器では、混合時に原料挙動を目視確認できます。写真は、ドラムミキサー式の2重螺旋羽根です。天蓋のロータリージョイントを介してノズルを装着し、調湿やガス置換が可能です。

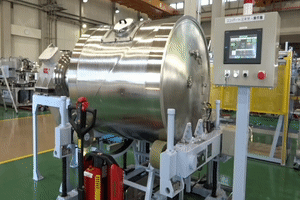

3. 大型容器
ドラムミキサー仕様の可搬混合容器。ホルダー付きの専用電動リフターで搬送します。容器はΦ1.2X1.3L(m)、有効容積は600L、容器重量250kg。
4. 混合挙動
駆動装置による容器回転の挙動です。別工程で直胴部ポートから原料投入し、側面部ポートから原料を排出します。混合/排出についてはドラムミキサーを参照下さい。
【市販容器の駆動装置】
昇降機、横移動搬送機、クランプ/旋回・回転機構から構成されます。市販容器に混合羽根付きの蓋を装着後、原料を投入して昇降機にセットします。容器は、自動で上昇/横移動を行いクランプ装置まで搬送されます。クランプ装置には3本爪が付属し、容器をクランプして90°横転させ水平状態とします。水平状態で混合回転を一定時間行った後、逆手順で容器を原点に戻します。混合された容器は、貯槽として保管します。
同一配合を行うLOTでは、混合済みの容器から羽根付き蓋を取り外して通常の蓋に交換し、次の空容器に装着することで羽根付き蓋の使い回しが可能です。原料の排出は、容器の蓋をコーン型蓋に換装し反転機構付きのリフターで容器を反転させて行います。
*本社工場に、テスト機を常設しています。
【大型容器の駆動装置】
電動リフターガイド、昇降装置、4輪駆動機構、可動排出フードから構成されます。別工程で原料を充填した容器を、ホルダー付き専用電動リフターで本装置の転輪上に設置します。設置後、容器を上昇させて容器の側面ポートと可動排出フードを連結します。容器の羽根はドラムミキサー式の2重螺旋仕様で、正転すると混合が行われ、逆転すると排出が行われます。容器から排出された混合原料は、排出フードを介して下階にある後工程へと供給されます。
電動リフターを用いた容器の転輪上への設置作業後は、自動運転で行われます。安全確保のため、装置の周囲には安全柵が設けられ、インターロックシステムが導入されています。
用途
![](/images/products/pht_use_01.jpg)
電子素材
プレス成形前の偏析防止・粒度調整や、離形剤の添加・コーティング。
![](/images/products/pht_use_04.jpg)
金属素材
微量添加剤を配合、均一分散・混合。
![](/images/products/pht_use_07.jpg)
化学素材
機能肥料製造(遅効性造粒核表面への即効性肥料コーティング)。
オプション対応
■ 乾式 / ■ 湿式 / ■ 熱 / ■ ガス / ■ 材質
![]() |
混合中に、容器内の原料へ液体の噴霧を行い、調湿やコーティング処理が可能です。 噴霧液の特性(温度、粘性、揮発性)や噴霧量をご提示頂き対応致します |
---|---|
![]() |
容器を気密構造としてガス雰囲気置換が可能です。置換ガスは微陽圧として、パージします。 回転する容器は、ロータリージョイントを介してガス供給が行われます。 |
![]() |
混合する原料の特性、充填量、および処理目的に応じて容器の設計・製作が可能です。 |
![]() |
クランプ回転式や転輪方式など、使用する工程や設置する場所に応じて駆動装置の設計・製作が可能です。 |
※上記オプション対応が可能です。各仕様は、別途詳細打ち合わせに基づき決定いたします。弊社営業までお問い合わせください。
