ラジカルインパクターRADICAL IMPACTOR
独自開発した高速回転用の気密シールを採用し、ガス雰囲気や減圧下の粉砕に対応した剪断磨砕式粉砕機。
- 回転粉砕板による高速衝撃剪断と磨砕効果で、中～微粉砕に対応。
- 減圧下や不活性雰囲気での粉砕に対応。
- ダイヤモンド電着処理による粉砕板の耐摩耗性向上。
標準対応
連続式
バッチ連続
乾式対応製品
雰囲気
真空
インバータ
可変速
製品概要
ラジカルインパクターは、ガス雰囲気や減圧下での粉砕に対応した剪断磨砕式粉砕機です。気密粉砕チャンバー内には、固定ディスクと回転ディスクが対面配置されています。各ディスクの表面には、凹凸状の粉砕歯が同心円状に加工され、2枚の粉砕歯が重なり合うよう配置されています。固定ディスクの中心には、スクリューフィーダーの供給口が設けられ、両ディスクの間隙に原料を供給します。ディスク間隙に供給された原料は、遠心力を受けてディスク中心部から円周方向へと移動する過程で、ディスク突起部の剪断と磨砕作用で微細化が促進します。粉砕された製品は、遠心力の慣性で粉砕チャンバーの円弧に沿って移動し、チャンバー下部に配置された製品缶に落下して回収されます。回転ディスクの主軸には独自開発した高速回転用の気密シールを採用し、ガス雰囲気や減圧下での粉砕に対応します。
1.粉砕ディスク
2.粉砕室構造
1.粉砕ディスク
ディスク表面には、同心円状に凹凸加工された粉砕歯が配列されています。歯表面には、耐摩耗性の高いダイヤモンド電着処理が施されています。
2.粉砕室構造
2枚のディスクは、凹凸の粉砕歯がラップする対面配置となります。回転ディスクと軸/駆動部は一体構造で、レール上に設置されています。メンテ時には、粉砕室側面のフランジ部から分離後退させ粉砕室を開口します。
3.原料供給部
4.製品回収缶
3.原料供給部
固定ディスク中央部から真空対応のスクリューフィーダーで原料供給を行います。固定/回転ディスクの間隙は、ハンドル操作で1/100mm単位の調整が可能です。デジタルセンサーにて間隙が数値表示されます。
4.製品回収缶
粉砕室下部にある製品回収缶の上蓋には、ガス置換や排気用のポートを配置しています。粉砕条件により、Wダンパーを用いて粉砕雰囲気を保持することが可能です。
【粉砕フロー】

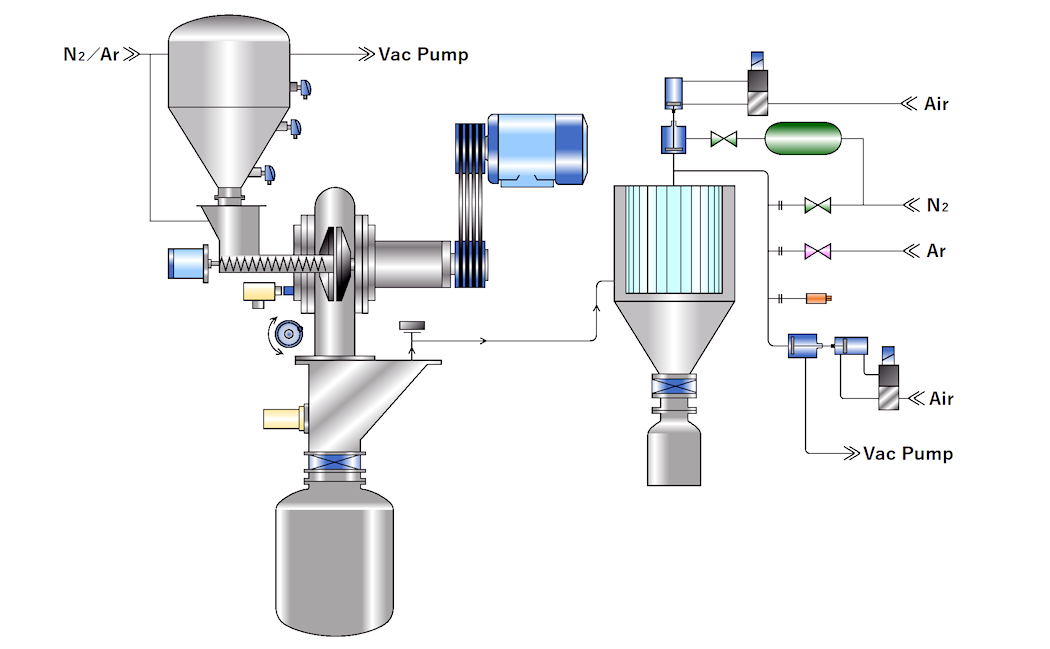

ラジカルインパクターのガス・減圧フロー図を示します。
●減圧粉砕
1) 粉砕室と回収缶、バッグフィルターラインを真空排気。
2) 排気バルブを切替え、原料ホッパーとスクリュー内を真空排気。
3) ArやN2ガスを系内に導入し、残留O2をパージ。その後、系内を再排気。
4) 粉砕ディスク起動。（系内は、真空ポンプで排気継続）
5) 原料供給開始。
●雰囲気粉砕
1) 粉砕室と回収缶、バッグフィルターラインを真空排気。
2) 排気バルブを切替え、原料ホッパーとスクリュー内を真空排気。
3) 排気を停止し雰囲気ガスを系内に供給、系内が微陽圧に到達後、ガス排気弁を開。
4) 粉砕ディスク起動。（系内は、ガスフロー継続）
5) 原料供給開始。
【粉砕事例】
O2濃度管理を行った減圧下での、Nd合金フレークの粉砕事例を以下に示します。
<機種>
●VCM-230P
●粉砕ディスク Φ230×20H 4条突起：20W × 5W × 25H SUS + ダイヤモンド電着
<粉砕条件>
●クリアランス：0.7 (mm) 真空度：100 (Pa) 回転数：7,000 (min-1) at 120 (Hz)
●供給量：1 (kg/min) 設定 *減圧後、Nd合金 3(kg)を連続投入、1パスで回収。
<粉砕結果>
●投入材：Nd合金フレーク 5～10 (mm) × 0.5t *写真は、徐酸化済みNd合金。
●粉砕品：D50 ≒ 55 (μm)
用途
電子素材
摩耗性の高い研磨材や酸化を嫌う材料の中～微粉砕。
金属素材
大気雰囲気で粉砕できない、活性度の高い金属などの中～微粉砕。
オプション対応
■ 乾式 ／ ■ 湿式 ／ ■ 熱 ／ ■ ガス ／ ■ 材質
 |
粉砕用途に応じて、ディスク形状や溝の数・形状の加工を行います。 金属母材のディスクの切削加工で対応致します。 |
|---|---|
 |
粉砕用途に応じて、ディスク材質や表面処理が可能です。 各種の金属や（S50C,SUS304など）表面処理（高周波焼入,ダイヤモンド電着)に対応致します。 |
 |
粉砕対象に応じて、摩耗・付着/腐食・異物対策を目的とした接粉部の各種表面処理に対応します。 材料特性をご提示頂き、セラミック溶射・耐摩耗溶接肉盛・樹脂系コートなどを選定します。 |
※上記オプション対応が可能です。各仕様は、別途詳細打ち合わせに基づき決定いたします。弊社営業までお問い合わせください。
シリーズ
表を横にスクロール →
|
型式 |
電動機 (kw) |
到達真空 (Pa) |
外形寸法 (mm) |
|||
|
粉砕 |
供給 |
機長L |
機幅W |
全高L |
||
|
VCM-230 |
3.7 | 0.2 | 80 | 1,350 | 800 | 1,400 |
|
●粉砕ディスク：Φ230×20H 4条突起歯：20W×5W×25H 材質：SUS304 + 表面ダイヤモンド電着 ●回転数： 3,500min-1 at 60Hz ディスク間隙ウォームギヤ調整 1/100(mm) ●粉砕室： 接粉部SUS304 付着防止パージノズル×3, ノッカー×2 付属 ●供給装置：片持スクリューフィーダー Φ35×350L×35P inv可変速 AC 220 (V) ●真空排気：ロータリーポンプ max 122 (m3/h) 2.2(kw) 到達真空 80 (Pa) *原料未投入時。 ●微粉回収：バッグフィルター 面積 1.2 (m2) PEFE導電性不織布カードリッジ パルスエアー逆洗機構 ●回収缶： 5L SUS304 #400研磨 |
||||||
※本シリーズは、目的に応じた都度設計となります。ご要望に応じ、様々な仕様に対応いたします。
※上記型式以外にも各種ラインアップを揃えています。
